TSS-2210型卫星时间同步系统



关键特性:

  "北斗+GPS”双时钟源方式,采用自主研发的北斗/GPS卫星双模接收模块,获得更高精度、更可靠的时间基准信号

  主时钟和从时钟具有输入传输延时补偿功能

  输出时间信号采用模块化设计,可根据用户需求进行选配。支持多种输出时间类型和电气接口

  提供空接点告警输出接口,可输出电源故障、卫星授时信号异常、IRIG-B授时信号异常、PTP授时信号异常以及输出时常信号异常等告警信号

  设备管理可使用本地可视化界面或以太网口进行管理,可观察设备工作状态和设定工作参数

  设备使用19英寸3U标准机箱,方便安装,机箱外壳可靠接地


产品概述

    TSS-2210是根据DL/T1100.1-2009电力系统时间同步技术规范研制的卫星时间同步系统,分为主时钟(配置GPS北斗卫星接收模块)和从时钟(配置IRIG-B码接收模块)。

    主时钟采用“北斗+GPS”双时钟源方式,可同时接收GPS和北斗卫星授时报文,也可以接收IRIG-B码和PTP网络报文,按照标准定义的优先级自适应选择外同步时钟信号。从时钟可同时接收IRIG-B码和PTP网络报文,优先使用IRIG-B码输入时间信号;IRIG-B码时间信号无效时,自动切换至PTP授时信号。

    系统可广泛应用于电力系统各级调度中心及变电站。


典型应用

 主时钟装置可配置的输入模块类型

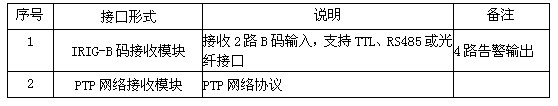

 从时钟装置可配置的输入模块类型



 主/从时钟可配置的输出模块类型:


功能说明

 对时精度

    时间同步输出信号包括1PPS/1PPM/1PPH脉冲信号、IRIG-BDC/AC码、串行时间报文、NTP/PTP网络授时等。根据不同的应用需求,可以选择不同的授时接口,各接口电气指标如下表所示:



光纤

RS485

静态空接点

TTL

AC

RS232

网口

1PPS

<200nS

<200nS

3µS

<200nS







1PPM

<200nS

<200nS

3µS

<200nS







1PPH

<200nS

<200nS

3µS

<200nS







串行报文



<10mS







<10mS



IRIG-BDC

1µS

1µS



1µS







IRIG-BAC









<20µS





NTP













<10mS

PTP













<500nS

 脉冲信号

    脉冲宽度:100Ms

    TTL电平输出:

       —准时沿:上升沿,上升时间≤50nS;

       —时间准确度:优于200nS。

    RS485电平输出:

       —准时沿:上升沿,上升时间≤100nS;

       —时间准确度:优于200nS。

    静态空接点输出:

       —准时沿:上升沿,上升时间≤1µS;

       —时间准确度:优于3µS;

       —隔离方式:光电隔离;

       —输出方式:集电极开路;

       —允许最大Vce电压:70V DC或300V DC;

       —允许最大Ice电流:50mA。

   光纤输出 :

       —准时沿:上升沿,上升时间 ≤ 100 nS;

       —时间准确度:优于200nS。

 IRIG-BDC

    IRIG-BDC码应符合IRIG Standard 200-04的规定,含有年份和时间信号质量信息(参照IEEE C37.118-2005),时间为北京时间。

     每秒1帧,包含100个码元,每个码元10ms,丢帧率<=1 帧/天

    脉冲上升时间:≤100nS

    抖动范围:≤200nS

    秒准时沿的时间准确度:优于1µS

    接口类型:TTL、RS485或光纤

 IRIG-BAC码

    载波频率:1kHz

    频率抖动:≤载波频率的1

    信号幅值(峰峰值):高幅值为3V12V可调,典型值为10V;低幅值符合3:1调制比要求

    输出阻抗: 600?,变压器隔离输出

    秒准时点的时间准确度:优于10µS

 守时性能

    在守时保持状态下的时间准确度优于0.8µs/小时。

 告警输出特性

    设备系统异常或输入授时信号丢失等异常情况发生时,设备输出告警信息显示,包括设备前面板告警菜单和LED指示,还提供继电器接点告警信号,方便用户必要时接入集中监控系统。

    接口类型:空接点

    告警类型:提供装置失电、B码、BD、GPS异常等告警输出

    耐压值:≤300V

 GPS北斗接收器

    北斗接收载波频率:2491.75MHz

    GPS接收载波频率:1575.42MHz(L1信号)

    授时精度:50nS(GPS),100nS(北斗)

    捕获时间:冷启动时间小于120秒,失锁重捕小于2秒

    高度限制:小于18000m


主要指标
通用指标
环境温度
0 ~ +50℃
室外天线工作温度
-45 ~ +85℃
相对湿度
< 95%(不结露)

工作电源
直流DC:110V/220V±20%
交流AC:220V±20%
双电源互备份
整机功耗
静态功耗小于15w
