关键特性：
电信运营商FTTH工程验收、工程巡检和日常维护的必备工具
最新的安卓操作系统，5寸800X480高分辨率触摸屏，优异的使用体验
内置3G通讯模块（CDMA1X/EVDO）和WIFI（IEEE 802.11b/g/n）通信模块
支持中国电信FTTH 验收PON口零配置测试
支持光纤资源核对，支持单端全程光衰测试
支持PON口配置和告警读取，给出明确的故障及解决建议
内置500万像素自动对焦摄像头，满足工程验收“关键信息点拍照”要求
支持3G通话、短信、移动办公，支持电子工单管理、条码扫描资产管理等
预置测试配置、一键测试、自动记录保存、灵活报表输出
产品概述
MST-3530H型FTTH验收维护终端是针对当前FTTH业务电信运营商工程验收和运行维护的管理需求和测试需求而推出的一款手持式专用工具，内部集成了PON仿真测试模块、红光测试模块。
MST-3530H采用中高端平板电脑硬件设计，CPU为三星S5PV210，主频1GHz，配备一块5寸TFT真彩高清高亮液晶显示器，分辨率为800×480，操作系统为主流的安卓系统V2.3，操作流畅，保证良好的用户体验。
MST-3530H综合了现场信息采集和测试功能，支持网页浏览，网页测速；具有优秀的多媒体功能，可以直接在线观看全高清视频；还可以安装翼运维和掌上综调等客户端软件，提高装维工作效率和管控力度，有效整合挖潜人力资源价值，提升电信装维形象和用户感知度。

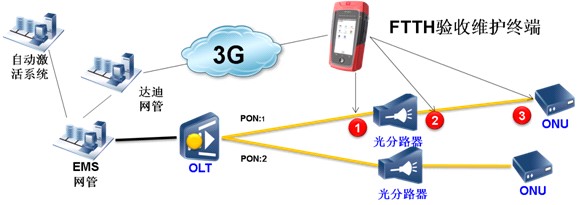

典型应用
应用于FTTH工程验收和安装维护，具体如下：
光纤资源核对：通过与网管系统对接，获取当前光纤对应的OLT和PON口信息，和资源信息比对判定资源是否准确。该功能用于工程验收和安装维护；
全程光损耗测量：通过与网管系统对接，获取PON口上下行收发光功率，结合终端本身发收光功率，计算出PON线路上下行全程光衰。该功能可用于工程验收和安装维护；
? ONU无法注册的原因分析及排障建议：通过与网管系统对接，查询当前系统告警，了解ONU不能注册上的详细原因并给出排除故障的方法建议。该功能用于安装维护；
? 现场关键信息捕获和测试数据上传：将现场拍摄的施工光缆布线、光分路器光交接箱布放及相关标识粘贴等关键信息照片和测试数据上传到系统，该功能用于工程验收；
? 替代ONU：在最终客户业务出现故障时替换掉用户ONU进行测试，验证光功率和PON配置是否正常，判定是否用户ONU故障。该功能用于安装维护。
功能说明
PON测试
可以测试PON上下行光功率，直观判断光路是否存在问题。
内置PON ONU仿真模块，实现ONU注册和网络连接。同时支持中国电信和中国联通的注册方式，同时支持国际标准的OLT业务配置自动下发方式和中国电信零配置（通过ITMS）方式，配置成功后可进行PPPOE拨号、Ping测试、宽带测速和网页浏览，完全验证PON业务的可用性和质量。
OLT业务配置自动下发：设置正确的SN码或LOID号（必要时，还需要手动设置VLAN），完成注册后可显示网络侧信息（包括PON连接信息、WAN接口信息和网络信息）。
中国电信零配置：设置正确的LOID号，完成注册后可显示远程管理状态（包括主动上报、接受ITMS连接请求情况和业务配置下发状态）和网络侧信息（包括PON连接信息、WAN接口信息和网络信息）。
PC仿真
内置1Ghz的高速处理器，512M的内存，8G以上的存储空间，相当于一台主流平板电脑。可以进行网络扫描和路由跟踪测试，搜寻网络上的关键设备，如路由器，SQL服务器，打印机等，以及列出关键设备的IP地址，获取目的IP设备的主机信息。支持DHCP和PPPOE拔号测试，还可以进行网络性能检测。
该终端可完全替代笔记本电脑，而且较之笔记本电脑更适于室外的专业应用。使用它可方便地对PON通信系统开通和维护过程中用户侧的PON ONU终端进行WEB配置、LOID码写入，并且支持终端的固件和软件版本升级。
可以远程TELNET登录局端设备进行网管配置；还可以代替笔记本上网，完成装维经理的一些工作。
电子工单管理
通过内置的3G通信模块（CDMA2000 1x EV-DO）或WIFI模块无线上网登录运营商营维平台，打开办公网页，实现无线办公，Andriod 2.3操作系统，贴近用户使用习惯，人机界面友好，此操作系统的开放性和友好性，能够更好的实现很多电信业务应用。MST-3530H可安装基于安卓系统的翼运维或综调系统厂商开发的掌上综调客户端软件，实现与综调系统有关的一切功能。
通过工单的获取和回单等工作彻底告别了以往纸质作业的时代，以往纸质作业所存在的流通环节多、效率底下、纸质工单难以保存、录入易出错、纸张耗材用量大等难题迎刃而解；实现低碳环保的同时，管理者可轻松获知每个社区经理的工作饱和度，可随时均衡工单，实现人力资源的合理利用。
手机功能
l 内置3G模块和GPS模块，结合强大的CPU处理能力。
1、可以进行电话拨打接听，随时随地与客户或主控台联系。
2、具有收发短信、彩信的功能，方便一些数据的传输记载。
3、具备拍照、录像功能。
4、具备GPS定位功能，可以结合工单管理系统实现社区经理的定位。
5、具有通讯记录和通讯录的功能；可与豌豆荚、91助手等PC管理软件连接，支持通讯记录，联系人和短信的导入导出功能。
6、具有日历，闹钟，照相机，数码相册，文件管理，计算器，媒体播放，录音机等功能。
条码扫描
支持二维码和条码扫描，方便社区经理对用户家庭终端的移动实时管理，或者是社区经理对终端设备的信息传递和识别，完全替代人工记录，准确率提高。通过条码扫描实现资产管理，从而实现对人和对物的双重管理，真正实现物联网时代。
其它
1、自动关机
2、声音、发光二极管告警指示
3、测试数据管理
4、软件在线升级
主要指标
|
技术指标
|
||
|
物理特性
|
规格尺寸
|
200×120×60 (mm)3
|
|
重量
|
1000克
|
|
|
显示屏
|
800×480点阵TFT真彩，高亮高清
|
|
|
触摸屏
|
压力感应式触控荧幕
|
|
|
操作方式
|
触摸和键盘
|
|
|
接口
|
光接口、RJ45、USB、电源
|
|
|
硬件规格
|
CPU
|
1GHz
|
|
内存
|
512M RAM，8G ROM
|
|
|
显示屏
|
真彩5寸LCD
|
|
|
摄像头
|
500万像素，自动对焦
|
|
|
GPS
|
支持星历功能，可单独控制GPS电源的打开和关断
|
|
|
WIFI
|
支持 IEEE 802.11b/g/n
|
|
|
3G
|
支持CDMA1X/EVDO，可选WCDMA、TD-SCDMA
|
|
|
软件规格
|
操作系统
|
Andriod 2.3
|
|
电池规格
|
电池
|
可充电锂电池，7.4V/4000mAh
|
|
充电时间
|
小于3小时
|
|
|
续航时间
|
大于8小时
|
|
|
运行环境
|
操作温度
|
0℃～+40℃
|
|
存储温度
|
-20℃～+70℃
|
|
|
操作湿度
|
10% ～ 90%
|
|
|
其他
|
条码扫描
|
支持二维码和条码扫描
|
|
专业测试
|
PON测试+红光测试+PC仿真
|
|
|
S/N码配置
|
支持PON系统中ONU的LOID（SN）码写入和WEB配置
|
|
