蓄电池在线监控系统



关键特性:

  支持双电源:主机标配AC 220V电源和DC 48V(可选24V)电源,确保系统在线;
  直流放电法:使用超短时间的直流放电法测量内阻,对电池寿命没有影响;
  支持海量电池:单主机支持8组蓄电池组,最大1920节蓄电池,服务器可以支持多台主机,大大降低硬件成本;
  分布式采集:系统采用分布式采集架构,布线灵活,安装方便,并且易于扩展;
  集中式管理:在远程使用监控软件即可同时监控多个基站、机房内多组蓄电池的运行情况;
  多协议数据传输方式:数据上传监控中心支持ModBus,TCP/IP等,易于嵌入到更大的监控平台;
  全天候实时监控:真正的24小时无间断监控,自动巡检蓄电池数据,免去人工维护受天气、地理、时间、经费等方面的限制;
  实时上报告警信息:当蓄电池异常时,系统自动产生告警信息,现场立即产生声光报警,同时上报到监控中心并记录,而且可以通过短信或邮件方式通知维护负责人;
  强大的图形化分析能力:监控软件可以显示某一数据的曲线图、条形图,方便进行长期的趋势分析,及早发现有问题的蓄电池。

系统概述

   SBME-5810B蓄电池在线监控系统应用先进的网络通信及蓄电池检测技术实现对蓄电池组的实时巡检,可对每个单体电池及整组蓄电池电压、电流、内阻、极柱温度定时进行自动检测,并根据设定的参数对蓄电池故障及时进行报警。测量数据可实时显示,也可以送后台数据库存储、分析和处理,显示蓄电池的特性曲线和条形图。它可以及时发现落后单体电池,分析蓄电池的实效趋势,实时掌握蓄电池组的运行状态,确保后备电源系统可靠、无故障运行,系统可广泛用于电信运营商、电力、铁路等部门。
   整机采用标准2U机箱,可以上架安装,外形美观,坚固耐用。它充分考虑到机房蓄电池组比较多,蓄电池种类也比较多,蓄电池组的实际工作环境,蓄电池组本身的维护要求等多种因素,SBME-5810B蓄电池在线监控系统采取模块化结构,多功能模块同时工作,模块和机箱之间采用有线方式实现数据传输,保证通信可靠。同时,由于实现了多组蓄电池组的在线监测,大大降低系统成本,给客户实现蓄电池在线监测提供了经济性及技术性的保障。


系统应用

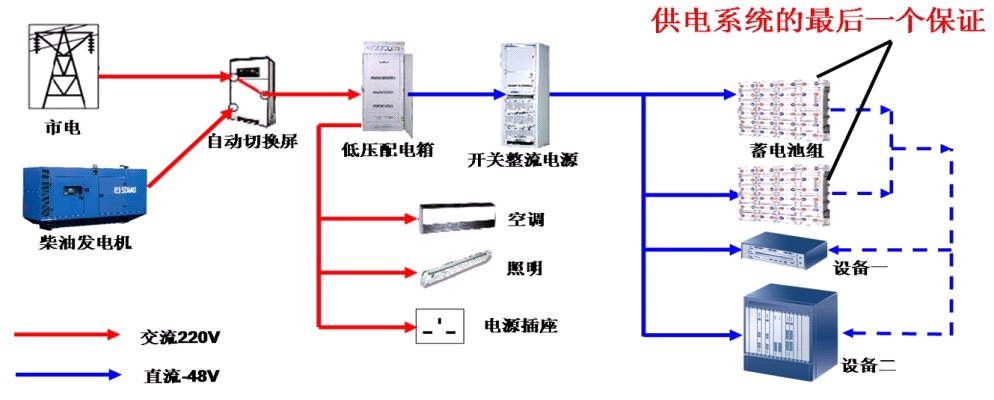

 蓄电池应用环境

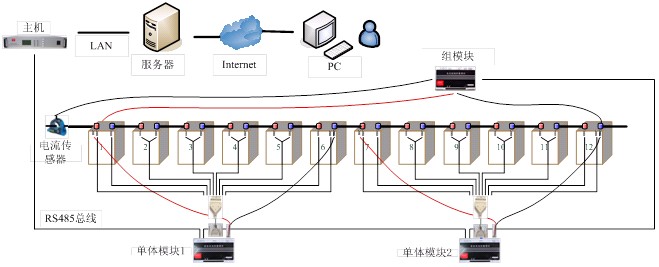

 SBME-5810B应用示意图



 系统组成

      单体电池测量模块:测量单体电池的电压、内阻、温度,并把数据通过RS485总线传送到主机;

      电池组端测量模块:测量电池组的总电压、充放电电流,环境温度,并把数据通过RS485总线
传送到主机;


      主机:把巡检得到的单体电池和蓄电池组数据通过网络上传到服务器;

      监控软件:用于管理监控多组蓄电池,可图形化显示各种数据,报警以及生成各种报告。


系统功能

 测量功能

   l 单体电池电压;

   l 单体电池内阻;

   l 单体电池极柱温度;

   l 整组电池总电压;

   l 整组电池充放电电流;

   l 环境温度;

   l 蓄电池剩余容量(软件估算);

 自动告警功能

 l 告警条件设置;

 l 声光告警;

 l 短信告警;

 l 邮件告警;

 l 告警记录与确认;

 计算机管理平台

 l 数据显示:监控软件提供蓄电池相关数据的实时浏览和历史浏览功能;

  l 图形显示:监控软件提供蓄电池的单体电压、内阻、温度曲线图,单体电压、内阻、容量条形图,组电压、组电流和环境温度的曲线图,配合时间段的过滤功能,用户能方便地查看某个时间段的蓄电池参数图形;

 l 历史管理:系统日志,短信邮件发送记录和告警记录的保存、显示及删除;

 l 告警模块:告警提醒、告警确认、告警查看;

 其他功能

  l 系统自检:系统安装时能自动检查出现场的异常状态并及时通知用户检查,确保现场一切正常;

 l 人机界面:主机带有128*64分辨率的单色液晶显示屏,用户使用按键能方便地浏览电池数据,告警内容,系统设置内容等等;

 l 数据存储:当网络通信中断时,主机能够存储测量数据,当通信恢复时,主机自动上传全部历史数据,保证用户数据的完整性。

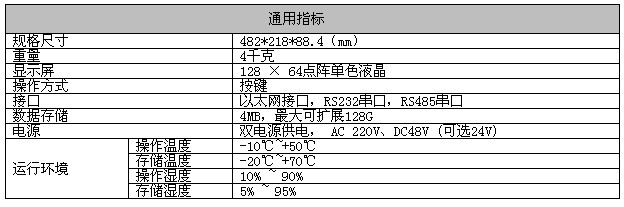

主要指标
