SDH-1620L型SDH/PDH传输分析仪



关键特性:

  产品广泛应用于运营商、专网等SDH/PDH系统的开通、维护测试

  可满足SDH/PDH传送网和接入网的安装和维护测试要求

  满足所有PDH接口和STM-1(155M)进行停业务和在线测试

  多任务测试:多种测试任务可动态自由创建和删除

  模拟指示灯:当前和历史的告警和误码状态模拟指示灯,显示信息丰富多样,指示灯数量和类型自动根据测试信号和接口设置动态设定

  时钟接口:具备外时钟发送和接收接口,内时钟和外时钟输出可单独调整频偏

  操作方便:10.4”TFT触摸屏手写笔操作,中文图形界面操作简便快捷


产品概述

   SDH-1620L是一款技术先进、使用方便的手持式SDH/PDH传输分析仪,满足所有PDH接口和STM-1(155M)进行停业务和在线测试。SDH-1620L具有功能实用、操作简便、扩展性好的特点,可满足SDH/PDH传送网和接入网的安装测试和维护测试要求。

   产品满足SDH 环形网、线型网和星型网的光纤安装测试、维护测试等,产品广泛应用于运营商、专网等SDH/PDH系统的开通、维护测试。

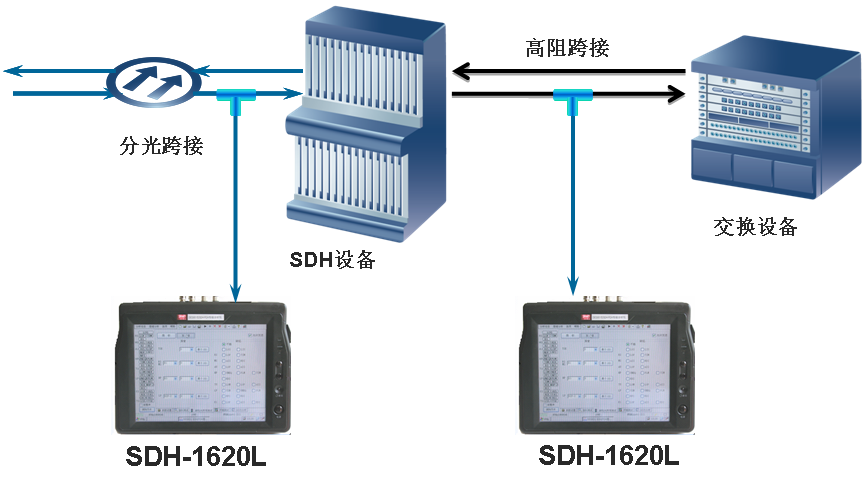

典型应用

     停业务测试:远端环回进行测试或使用两台仪表进行对测





     在线测试:通过分光器或高阻跨接方式进行测试


功能说明

 误码测试: 用于测试PDH传输通道和SDH传输通道的误码测试,同时进行G821、G826、G828、G829、M2100和(或)M2101误码分析,测试结果可以直接与指标进行自动比较;

 异常与缺陷测试:发送端发生异常与缺陷事件,接收端检测异常与缺陷事件并进行记录和统计,记录事件可以表格和/或图形显示,事件记录可过滤显示;

 开销测试:开销的仿真发送与接收分析,分常规和扩展两部分,常规部分包括J0/J1/J2/S1/V5/C2,扩展部分包括除A1/A2、B1/B2/B3外的其余全部开销字节;

  指针测试:发生G.783指针和NDF指针,实时显示指针值,记录指针变化事件,统计指针负调整次数、正调整次数、NDF次数;

 倒换时间测试:检测保护倒换影响业务的时间;

 时延测试:检测从发到收的信号传输时间;

 支路扫描:自动扫描各支路状态,扫描范围可选;

 TCM级联测试:用于测试SDH 通道的TCM 缺陷及异常、TCM 消息字串分析

  定时与同步测试:频率准确度测试、牵引范围和失步范围测试;

 光功率测试:实时测试光功率。

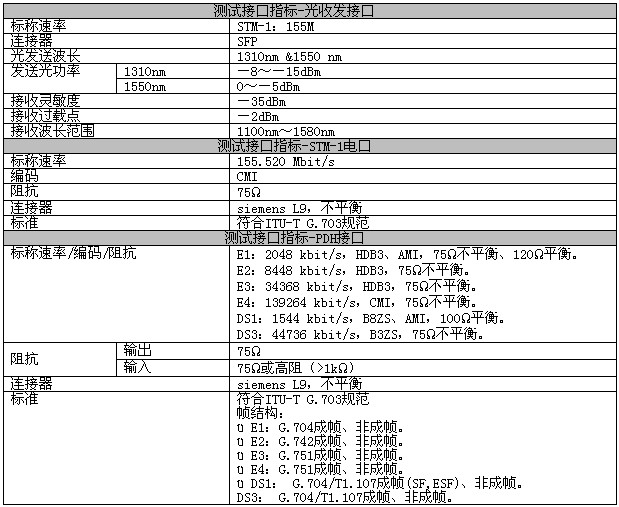

主要指标
