TPT-8020A型网线测试仪



关键特性:

  功能全面:同时具备线缆测试和网络测试功能。
  支持识别网络端口,最高支持1000M。
  寻线功能:无需拨开线缆就可以查找线缆在配线架上位置。
  网络扫描功能:可以快速扫描局域网内所有在用主机。
  同时测试多根线缆:可选配多个远端识别器,同时测试多根线缆。


产品概述

   TPT-8020A测试仪是一款综合了高级线缆测试和简易网络测试多项功能的手持仪表。可以完成检测网线的线序,测试线缆长度,诊断线缆故障和查找线缆位置,另外还能完成简单的网络维护功能,是布线施工和网络维护必不可少的工具。
   产品广泛应用于运营商、专网、计算中心、网络公司、企业等局域网的维护。


典型应用

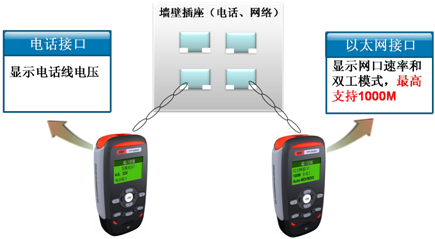

 端口识别

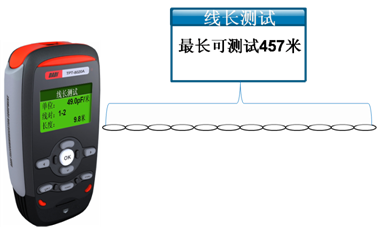

 线缆长度测试

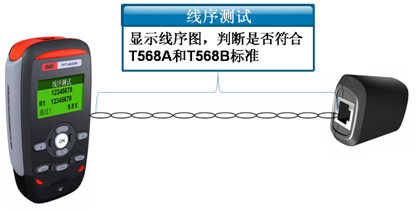

 线缆序列测试

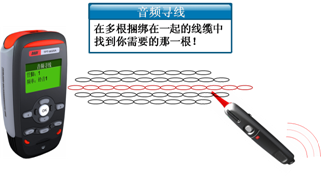

 音频寻线
  布线施工时,查找未开通插座对应线缆位置:

 闪亮端口
  查找插座对应连接的网络端口位置:

 Ping测试,DHCP测试,网络扫描


功能说明

 线缆测试
 长度测试:满足双绞线、电话线、同轴电缆、普通导线等多种线缆测试
 线序测试:显示线序图;可检测是否为屏蔽网线,诊断开路、短路、线序错、等故障;检测线缆是否满足T568A/B标准要求
 音频寻线:可产生多达四种不同音频信号,用于在天花板或配线柜中查找线缆 (选配寻线器)
 端口识别:识别端口和插座类型,如以太网、电话等。以太网可以显示速率和双工模式,最高支持1000M。

 网络测试
 闪亮端口:闪烁集线器或交换机端口指示灯,帮助确定端口位置
 Ping测试:支持Ping功能,检测网络丢包等故障
 DHCP测试:支持DHCP自动获取或手动设置 IP 地址
 网络扫描:检测设定网段中正在使用的主机数量,并显示IP地址和MAC地址

 其它
 自动关机(省电)
 背光 LCD 显示器,即使在黑暗环境下也可进行操作


主要指标

通用指标
规格尺寸
134×74×46(mm)
重量
300g
系统语言
中文,英文
显示器
128×64点阵液晶
操作方式
键盘
接口
RJ45
电池类型
9V
连续使用时间(线缆测试/无背光)
50 小时
连续使用时间(网络测试/无背光)
15 小时
测试指标
线缆长度测试范围
1--457 米
单端测试
支持
调整长度参数
支持
线序图显示
支持
线缆故障检测
开路,短路,线对错(串绕错)和线序错
同时测试多根线缆
支持(需选配8个远端识别器)
音频寻线
支持4种音频类型,可以在任意管脚上发送
Ping测试
显示丢包情况
DHCP测试
显示获取到的IP,网关和DNS服务器等
网络扫描
显示搜索到的主机信息
端口识别
报告电话电压和显示网络速率,支持1000M
